详细产品定义
外观
目标做到AirTag大小
图片来源：Apple官网
功能
基于9轴、MEMS麦克融合检测是否进球
支持BLE蓝牙与手机APP通信
支持远程固件升级
纽扣电池供电，待机时长暂定
- LED状态指示(电量、蓝牙状态)
- 按键控制
- 支持日志记录、蓝牙导出
架构设计

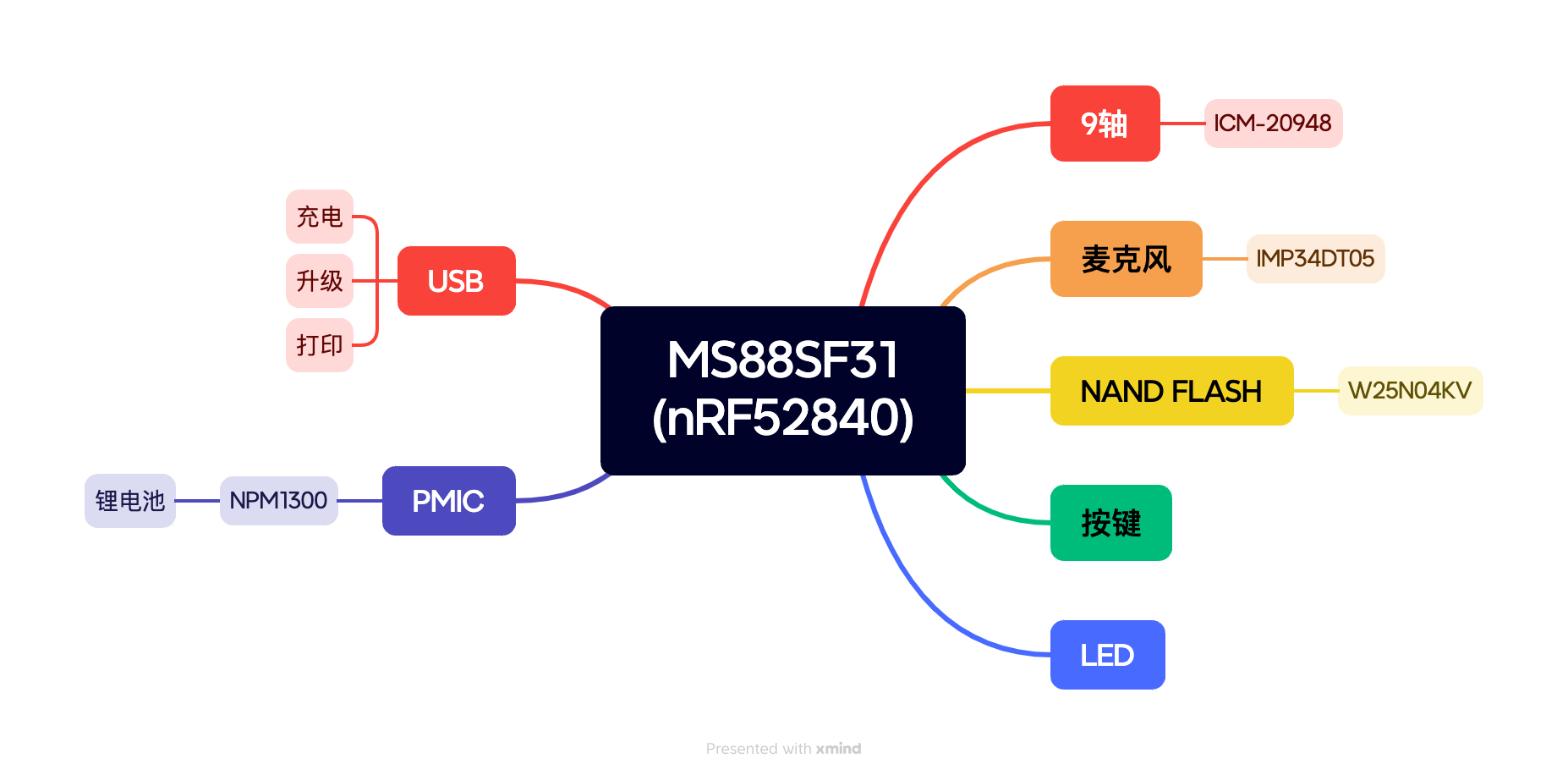

硬件架构(原型机)
物料清单📝
| 型号 | ||
|---|---|---|
| MCU | MS88SF31-nRF52840 | |
| PMIC | NPM1300 | 数据手册 |
| 9轴 | ICM-20948 | 数据手册 |
| MEMS | IMP34DT05 | |
| NAND Flash | W25N04KV | 数据手册 |
| 按键 | B3U-1000P | |
| LED | XL-B1615OGW | |
| TYPE-C(USB2.0) |
